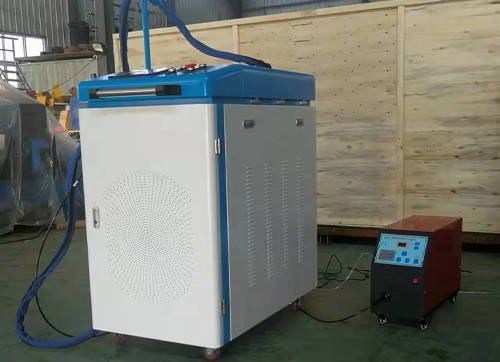

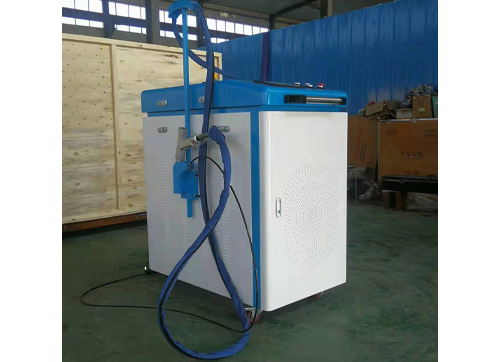

激光手持焊接机技术方案
手持式激光焊接机具有操作简单、焊缝美观、焊接速度快等优势，在薄不锈钢板、铁板、镀锌板等金属材料方面的焊接，可以完美取代传统氩弧焊、电焊。
一、行业应用
手持式激光焊接机可以广泛应用于厨具卫浴、楼梯电梯、货架、烤炉、不锈钢门窗护栏、配电箱、不锈钢家具等行业复杂不规则的焊接工序。
二、产品特点
1、一体式机柜，占地面积小、移动灵活、功能性强等独有优势。
2、手持式操作模式，配备专用焊接嘴。可以对工件实现任意部位任意角度的焊接。
3、适用多种工艺要求、焊接一次成型，变形最小，满足更高质量生产要求。
4、焊缝完美、无焊疤、无变色、无需后续打磨。
5、焊接牢固，焊缝强度甚至超过材料本身。
6、专有激光安全操作防护功能，保障操作人员工作期间的安全。
7、焊接速度快、比传统焊接速度快2-10倍，一台机器一年至少可以省两个焊工。
8、操作简单，易学上手快，操作人员技术门开不高，省人工支出成本。

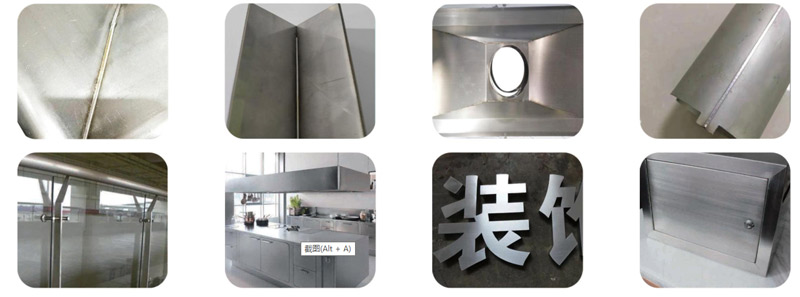

五、应用展示
六、产品参数
|
型号 |
GP-HJ-10 |
GP-HJ-15 |
|
激光功率 |
1000W |
1500W |
|
工作模式 |
连续或调制 |
|
|
激光波长 |
1080±10nm |
|
|
光纤芯径 |
50/100 |
|
|
电力要求 |
AC220V±10% 50/60HZ |
|
|
整机功率 |
≤8KW |
≤9KW |
|
冷却系统 |
定制型工业级双冷双控冷水机组 |
|
|
光纤长度 |
SM-10M （可定制） |
|
|
工作环境温度范围 |
15-35℃ |
|
|
工作环境适度范围 |
＜70%无凝露 |
|
|
适用材料 |
碳钢、不锈钢、镀锌板等 |
|
|
焊缝要求 |
＜0.2mm |
|
|
焊接速度 |
0-129mm/s |
|
七、焊接熔深
|
材料 |
保护气体 |
厚度 |
GP-HJ-10 |
GP-HJ-15 |
|
碳钢板 |
CO2 |
0.5 |
● |
● |
|
0.8 |
● |
● |
||
|
1.0 |
● |
● |
||
|
1.2 |
● |
● |
||
|
1.5 |
● |
|||
|
不锈钢 |
Ar |
0.5 |
● |
● |
|
0.8 |
● |
● |
||
|
1.0 |
● |
● |
||
|
1.2 |
● |
● |
||
|
1.5 |
● |
|||
|
镀锌板 |
Ar |
0.5 |
● |
● |
|
0.8 |
● |
● |
||
|
1.0 |
● |
● |
||
|
1.2 |
● |
● |
||
|
1.5 |
● |
|||
|
铝板 |
N2 |
1.0 |
● |
● |
|
1.2 |
● |
● |
||
|
15 |
● |
