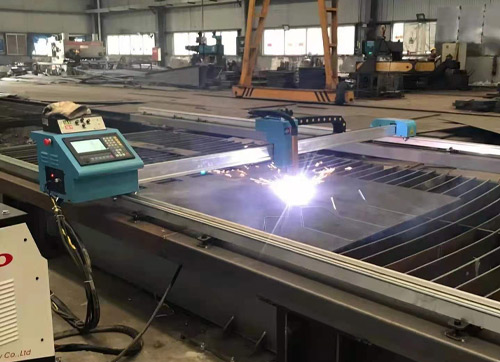

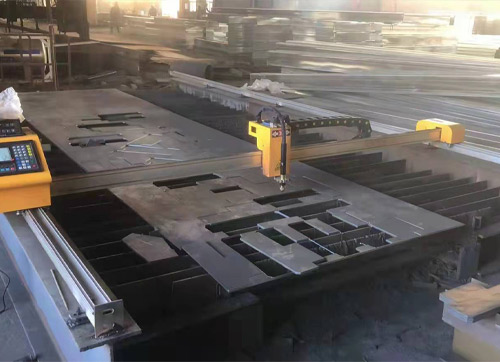

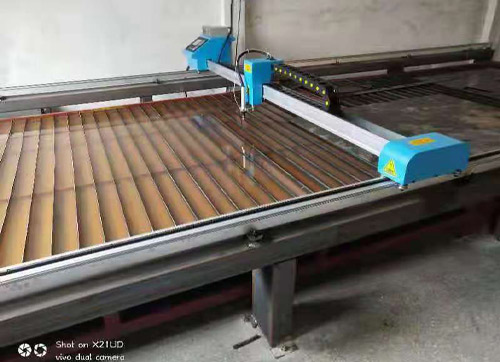

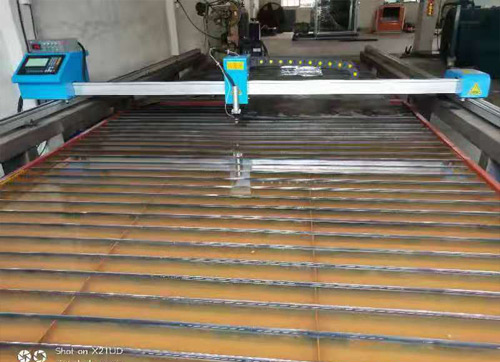

一、 DMCNC-2560企业型火焰、便携龙门数控等离子切割机
二、 产品配置要求
（一）产品概述：
DMCNC-2560企业型系列数控火焰精细切割机是我公司在吸收国内外先进软硬件技术，为配套金属结构件加工而自行开发研制的一种高效率钢板自动切割下料设备，可纵向和横向直线切割，也可圆弧曲线的任意方位切割，切割表面粗糙度及精度高、变形小。该机具有结构合理、操作简单、工艺先进等优点。
DMCNC-2560企业型系列切割机的组成部分包括数控系统、驱动系统、控制系统、机械系统、气路系统。CNC系统采用国内外知名品牌，性能优良的产品，方便的人机界面，友好的操作，丰富的软件及高质量的硬件配置，全方位的保护措施为用户提供一个高品质的产品。
（二）基本配置：
|
机架形式 |
精密加工铝板及型材装配 |
|
外形尺寸 |
3420mm |
|
导轨间距 |
3050mm |
|
导轨长度 |
6500mm |
|
有效切割宽度 |
2500mm |
|
有效切割长度 |
6000mm |
|
导轨型号 |
铝合金型材导轨 |
|
横向导轨 |
铝合金型材导轨 |
|
驱动方式 |
双边驱动 |
|
数控系统 |
上海方菱 1套 |
|
弧压调高器 |
成都中域 1套 |
|
操作台位置 |
左操作 |
（三）功能配置：
|
等离子自动调高 |
1个 |
|
火焰切割电磁阀及割枪 |
1套 |
|
编程套料软件 |
1套 |
（四）技术指标：
|
整机综合精度 边长(四边)1000*1000 划线速度500-800mm/min |
|
|
划线检测：交点偏移允差 |
±1mm |
|
划线检测：直线度允差 |
±0.5mm |
|
划线检测：圆度允差 |
±0.5mm |
|
划线检测：对角线允差 |
±1mm |
|
设定速度误差 |
±5% |
|
切割粗糙度(质量切割时) |
Ra≤12.5μm |
|
主导轨安装侧面直线度 |
1mm/10000mm |
|
副导轨安装侧面直线度 |
1mm/10000mm |
|
主导轨安装横向轨面水平精度 |
±0.5mm/1000mm |
|
主副导轨安装两平面度允差 |
1mm |
