便携式数控切割机

一.便携式数控切割机主要技术参数：

该机型基本配置为：

1.横向有效切割：1500mm纵向有效切割：3000mm

以上为常规尺寸，特殊尺寸要求可定制

2.切割宽度:有效切割宽度0~1500mm；

3.轨道长度:有效切割长度0~6000mm；

4.调速范围:0～3500mm/min（毫米/分钟）

5.切割表面粗糙度12.5μm≤Ra≤25μm

6.切割厚度:火焰更大可切割180mm，等离子切割厚度视所选等离子电源型号而定；

7.数控系统：上海方菱或北京斯达峰；

8.数控编程:基于AutoCAD的全自动图形化编程软件

9.割炬配置:1把，火焰割炬；

10等离子穿孔厚度：视等离子电源大小而定

11横梁：采用特制铝合金工业型材，重量轻，不变形；

12导轨：纵向导轨采用整体铝合金路轨，精度高、运行平稳；

二主要配置：

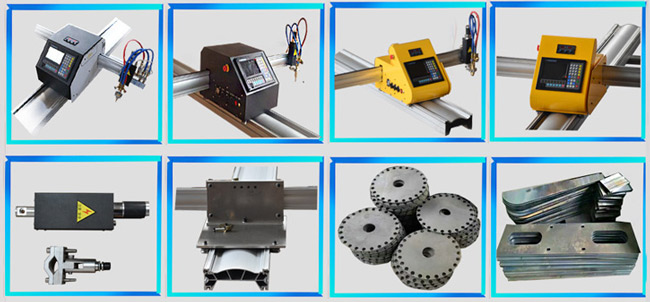

三细节介绍图：

机械精度：

1．底架的安装精度：

a.主导轨的直线度±0.1mm/m

b.主导轨的平面度±0.1mm/m

c.二导轨之间的平面度±0.1mm/m

d.二导轨之间的平行度±0.1mm/m

2．机器精度：

a.纵向有效行程>标称尺寸10mm

b.横向有效行程>标称尺寸10mm

c.直线重复精度±0.4mm/10mGB误差≤±0.5mm；

d.升降体调高行程≤80mmQB（出厂标准）误差≤±0.3mm

e.切割速度设定速度的±5%

3．机器综合精度：

a.边长误差(四边)0.1mm/m

b.对角线偏差0.2mm/mc.回原点偏差

0.1mm/m

d.对角线直线度0.2mm/m

e.交点偏差0.2mm/m

f.顺逆直线偏差0.1mm/m

g.整机定位精度0.1mm/m
