数控龙门管板一体机
1、相贯线数控切割机行业应用

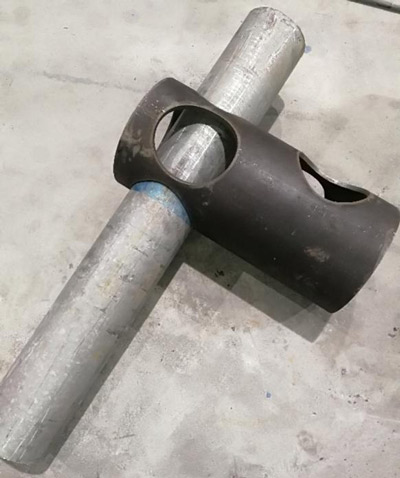

我公司研发生产的便携式相贯线切割机适用于各种管材上切割圆柱正交、斜交、偏心交等相贯线孔、方孔、椭圆孔、，这类设备广泛应用于金属结构件生产，电力设备、锅炉业、石油、化工等工业部门。

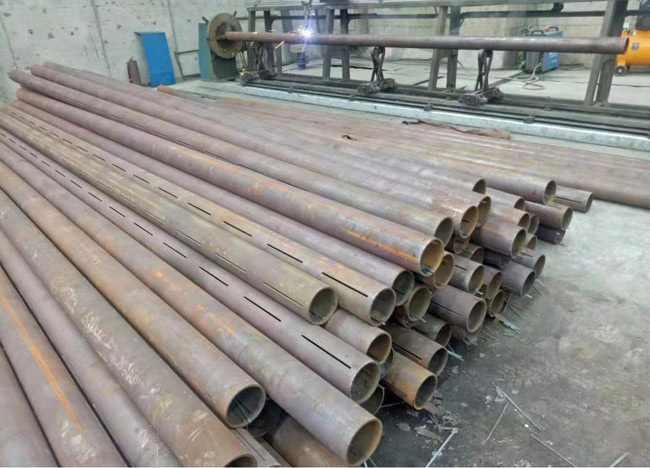

基本配制及切割效果图，更大优势

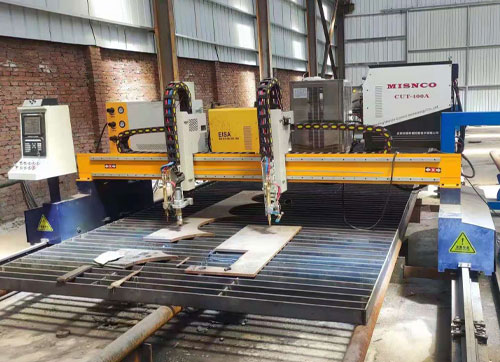

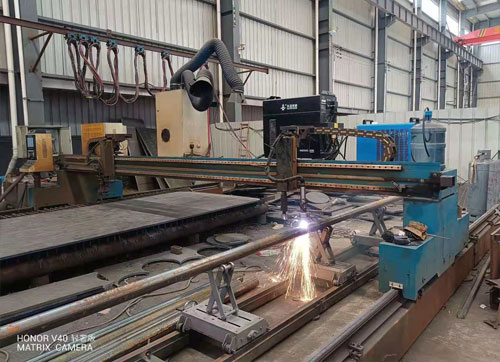

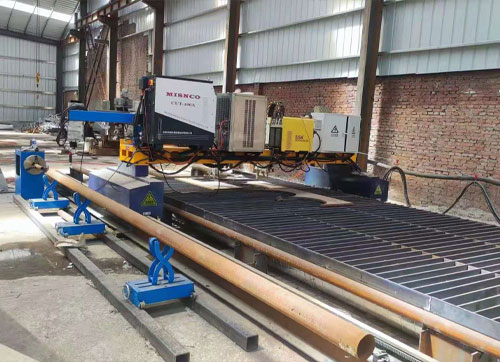

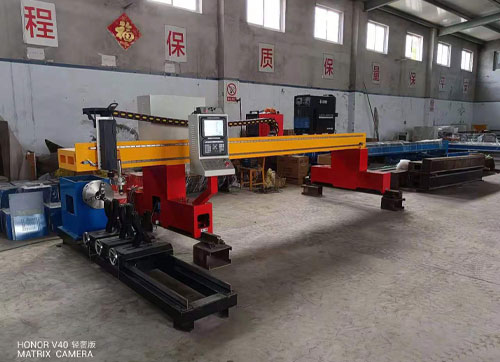

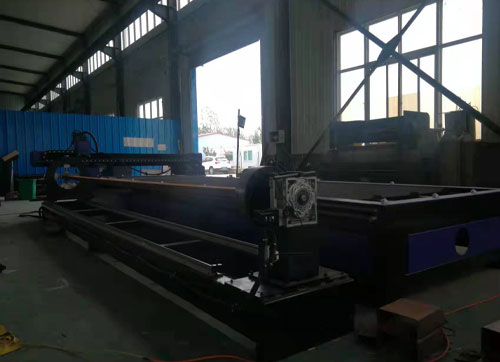

数控圆管，钢板大幅面切割，适合重型机加工行业，如标志杆，限高杆等。既能满足客户对大板切割，又能满足大型管件切割。
1、设备规格表：
|
编号 |
项目 |
参数 |
|
1 |
切割管径范围 |
（60mm～350mm) |
|
2 |
火焰切割管壁厚度 |
6mm～150mm |
|
3 |
等离子切割厚度 |
选配 |
|
4 |
有效切割工件长度 |
6米-12米 |
|
有效切割宽长度 |
1.5-5.3米 |
|
|
5 |
切割速度 |
火焰 700mm/min、等离子 1200 |
|
6 |
管子承载重量 |
2000KGm以内 |
|
7 |
移动速度 |
10～6000mm/min |
2、联动轴数：
|
运动轴 |
运动轴 |
切割机联动轴 |
|
X轴： |
X轴（横向轴） |
管件旋转轴 |
|
Y轴： |
Y轴（纵向轴） |
割炬沿管件轴向水平移动轴 |
|
Z轴： |
Z轴（割枪升降轴） |
割炬升降轴 |
3.设备精度：
|
能满足国家相贯线切割钢管标准，能达到工件长度尺寸定位精度为 0.2mm/2000mm；母线定位精度为≤±0.5mm; 各类相贯线相配管接头装配间隙误差≤±0.5mm。 |
||
|
1 |
传动方式 |
精密齿轮箱跟齿轮传动 |
|
2 |
驱动电机 |
|
|
3 |
管径转速 |
0.1-25r/min |
|
4 |
复位精度 |
±0.2mm |
|
5 |
切枪升降行程 |
160mm |
|
6 |
卡盘规格 |
320mm |
5、主要配件明细：
|
序号 |
部件名称 |
装箱数量 |
|
1 |
数控系统 |
2100bx 1套 |
|
2 |
支架卡盘 |
320C 1套 |
|
3 |
机头组件 |
1套 |
|
4 |
减速机 |
1套 |
|
5 |
电机 |
斯达特110 |
|
6 |
机头后支架 |
3套 |
|
7 |
机架及导轨 |
现场客户做 |
2、主要技术参数表
|
1 |
规格型号 |
SF-1630-50~320X |
|
2 |
输入电源 |
220±10%V AC50HZ/60HZ220W |
|
3 |
切割方式 |
等离子或火焰 |
|
4 |
有效切割范围 |
1.5米*6米，管子切割直径 400mm |
|
5 |
卡盘规格 |
320mm |
|
6 |
切割速度 |
0-5000mm/min |
|
7 |
等离子切割厚度 |
根据等离子型号 |
|
8 |
火焰切割厚度 |
5mm-150mm/min |
|
9 |
运行精度 |
±0.2mm |
|
10 |
火焰使用气体形式 |
氧气+乙炔/氧气+丙烷 |
|
11 |
燃气压力 |
≤0.08MP |
|
12 |
氧气压力 |
≤1.0MP |
|
13 |
套料软件 |
管子切割专用软件 |
