DMCNC-1660X 便携式数控相贯线切割机技术参数
1、相贯线数控切割机行业应用
我公司研发生产的经济型切管机适用于各种管材上切割圆柱正交、斜交、偏心交等相贯线孔、方孔、椭圆孔、，这类设备广泛应用于金属结构件生产，电力设备、锅炉业、石油、化工等工业部门。

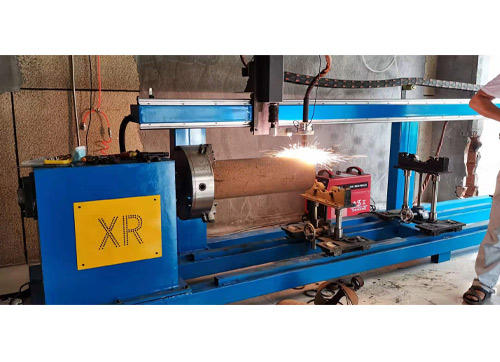

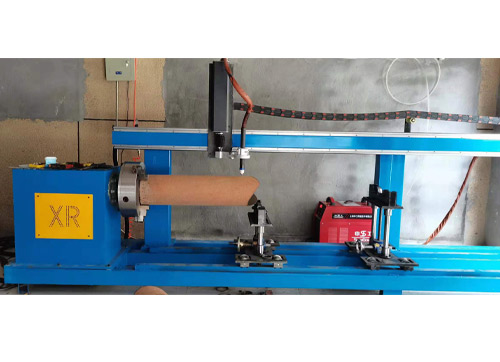

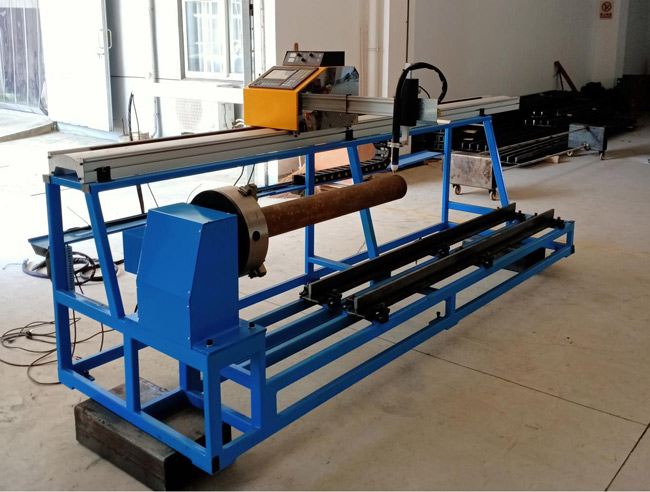

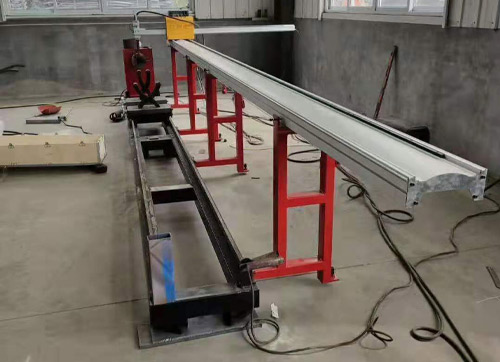

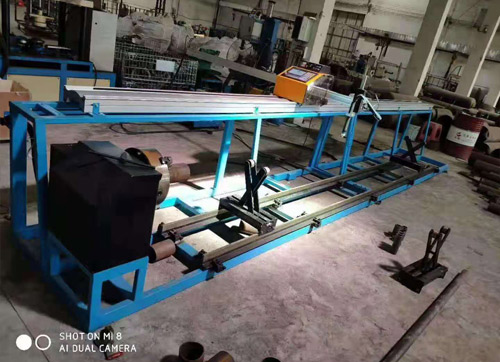

2、基本配制及切割效果图
1、设备规格表：
|
编号 |
项目 |
参数 |
|
1 |
切割管径范围 |
（60mm～350mm) |
|
2 |
火焰切割管壁厚度 |
6mm～150mm |
|
3 |
等离子切割厚度 |
选配 |
|
4 |
有效切割工件长度 |
6米 |
|
5 |
切割速度 |
火焰 700mm/min、等离子 1200 |
|
6 |
管子承载重量 |
2000KGm以内 |
|
7 |
移动速度 |
10～6000mm/min |
2、工作环境要求：
|
火焰切割 |
等离子切割 |
||
|
主机电压 |
AC220±10v |
主机电压 |
AC220±10 50Hz |
|
输入功率 |
3.0KW |
输入功率 |
3.0KW |
|
加工气源 |
氧气+燃气 |
加工气源 |
空气 |
|
氧气压力 |
0.6-1.0MPa |
空气压缩机 |
1台（自备）1.0MPa |
|
燃气压力 |
0.04-0.1MP |
油水分流器 |
1台（自备） |
|
氧气纯度 |
99.6%以上 |
等离子电源电压 |
AC380V±10v 50Hz |
|
环境温度 |
-15℃～50℃ |
||
5、设备精度：
|
能满足国家相贯线切割钢管标准，能达到工件长度尺寸定位精度为 0.2mm/2000mm；母线定位精度为≤±0.5mm; 各类相贯线相配管接头装配间隙误差≤±0.5mm。 |
||
|
1 |
传动方式 |
精密齿轮箱跟齿轮传动 |
|
2 |
驱动电机 |
|
|
3 |
管径转速 |
0.1-25r/min |
|
4 |
复位精度 |
±0.2mm |
|
5 |
切枪升降行程 |
160mm |
|
6 |
卡盘规格 |
320mm |
3、主要技术参数表
|
1 |
规格型号 |
SF-1630-50~320X |
|
2 |
输入电源 |
220±10%V AC50HZ/60HZ220W |
|
3 |
切割方式 |
等离子或火焰 |
|
4 |
有效切割范围 |
1.5米*6米，管子切割直径 400mm |
|
5 |
卡盘规格 |
320mm |
|
6 |
切割速度 |
0-5000mm/min |
|
7 |
等离子切割厚度 |
根据等离子型号 |
|
8 |
火焰切割厚度 |
5mm-150mm/min |
|
9 |
运行精度 |
±0.2mm |
|
10 |
火焰使用气体形式 |
氧气+乙炔/氧气+丙烷 |
|
11 |
燃气压力 |
≤0.08MP |
|
12 |
氧气压力 |
≤1.0MP |
|
13 |
套料软件 |
管子切割专用软件 |
